کاهنده چرخ دنده اریب مارپیچی شافت توخالی پایه سوار شده روی پا: راهنمای کامل صنعت

I. مقدمه: کاهنده چرخ دنده اریب مارپیچی شافت توخالی پایه دار سری K چیست؟

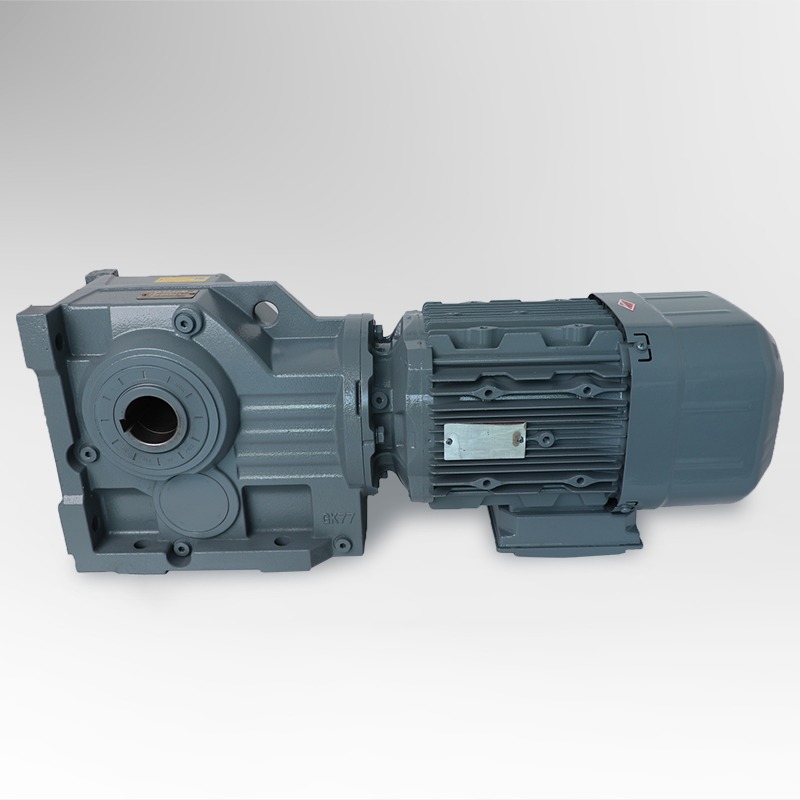

الف کاهنده چرخ دنده مارپیچی مارپیچی شافت توخالی پایه سوار شده روی پا نوعی دستگاه انتقال صنعتی است که برای تبدیل موثر سرعت موتور به گشتاور کنترل شده طراحی شده است. ترکیبی از مزایای چرخ دنده های اریب مارپیچی ، نصب روی پا ، and a ساختار شفت توخالی برای ایجاد یک راه حل مکانیکی فشرده، قابل اعتماد و با کارایی بالا برای سیستم های انتقال نیرو.

الفt its core, this gear reducer operates by using a جفت چرخ دنده اریب مارپیچی برای تغییر جهت چرخش - معمولاً 90 درجه - در حالی که حرکت صاف و بی صدا را حفظ می کند. را طرح اریب مارپیچی توزیع بار برتر را در بین دندانه‌های چرخ دنده تضمین می‌کند و لرزش و صدا را در مقایسه با دنده‌های سنتی برش مستقیم کاهش می‌دهد. این باعث می شود که کاهنده برای کاربردهای مداوم که پایداری و کارایی ضروری است بسیار مناسب باشد.

را پیکربندی روی پا به کاهنده اجازه می دهد تا به طور ایمن بر روی یک پایه جامد یا قاب ماشین ثابت شود و از تراز دقیق و حداقل لرزش در حین کار اطمینان حاصل کند. این ویژگی همچنین نصب و نگهداری را ساده می کند و آن را به یک انتخاب ترجیحی در سیستم های نوار نقاله، جابجایی مواد و ماشین آلات اتوماسیون تبدیل می کند.

الفnother key feature is the طراحی خروجی شفت توخالی ، which enables direct mounting of driven components such as shafts or couplings. This not only saves installation space but also reduces mechanical complexity by eliminating the need for additional connectors. The result is a more compact system with improved energy efficiency and mechanical reliability.

به طور خلاصه، کاهنده چرخ دنده مارپیچی مارپیچی شافت توخالی پایه سوار شده روی پا یک جزء ضروری در مهندسی مکانیک مدرن است که تعادل قدرت، دقت و دوام را ارائه می دهد. ترکیب هوشمند دنده اریب و طراحی صرفه جویی در فضا آن را به سنگ بنای صنایعی تبدیل می کند که به انتقال گشتاور صاف و پایداری عملیاتی طولانی مدت نیاز دارند.

II. طراحی سازه و اصل کار

1. اجزای ساختاری اصلی

2. اصل کار

• مرحله ورودی – موتور نیروی چرخشی را از طریق شفت ورودی یا اتصال فلنج به کاهنده منتقل می کند.
• تعامل دنده اریب – شفت ورودی با a درگیر می شود جفت چرخ دنده اریب مارپیچی ، which changes the direction of motion, typically at a right angle.
• تقویت گشتاور - نسبت بین قطر دنده ورودی و خروجی نسبت کاهش را تعیین می کند و ورودی پر سرعت را به خروجی با سرعت پایین و گشتاور بالا تبدیل می کند.
• خروجی از طریق شفت توخالی - گشتاور نهایی مستقیماً از طریق به تجهیزات رانده می شود شفت توخالی ، ensuring accurate torque transfer and simplified coupling.

3. مزایای طراحی سیستم چرخ دنده اریب مارپیچی

را مکانیزم محرک چرخ دنده مارپیچی امکان درگیری تدریجی دندان را فراهم می کند و در نتیجه:

• سطوح ارتعاش و نویز کمتر
• چگالی گشتاور بالاتر
• انتقال حرکت روان تر
• دوام افزایش یافته

4. تجزیه و تحلیل مقایسه ای: سری K در مقابل کاهش دهنده های شافت موازی سنتی

5. خلاصه فنی

را کاهنده چرخ دنده مارپیچی مارپیچی شافت توخالی پایه سوار شده روی پا دنده های با راندمان بالا را با یک سیستم پشتیبانی قوی ادغام می کند و هر دو را تضمین می کند قابلیت اطمینان گشتاور و دقت مکانیکی . ساختار پایه آن پایداری ساختاری را فراهم می کند، در حالی که پیکربندی شفت توخالی اتصال مستقیم و انعطاف پذیر به تجهیزات رانده را امکان پذیر می کند - همه اینها در یک بسته با صرفه جویی در فضا و کم تعمیر و نگهداری است.

III. مزایای کاهنده دنده سری K در کاربردهای صنعتی

1. راندمان انتقال بالا و چگالی توان

یکی از ویژگی های تعیین کننده کاهنده دنده اریب مارپیچ سری K راندمان انتقال قدرت استثنایی آن است. به لطف ماشینکاری دقیق چرخ دنده های اریب مارپیچی ، the device can achieve an efficiency rating of 96% تا 98% ، significantly higher than that of conventional helical or spur gear reducers.

2. ساختار فشرده و بهینه سازی فضا

را پیکربندی زاویه راست از کاهنده چرخ دنده مارپیچی مارپیچی شافت توخالی پایه سوار شده روی پا آن را قادر می سازد تا توان را در 90 درجه انتقال دهد و این امکان را فراهم می کند چیدمان ماشین آلات فشرده تر . زیرا خروجی از طریق a تحویل داده می شود شفت توخالی ، the reducer can be directly connected to the driven shaft without additional couplings, simplifying mechanical design, reducing installation time, and minimizing failure points.

3. ظرفیت بار قوی و عمر طولانی

را مکانیسم محرک چرخ دنده مارپیچی سری K از چرخ دنده های فولادی آلیاژی سخت شده استفاده می کند که با دقت بالا آسیاب می شوند. همراه با پایه نصب شده روی پا و optimized چیدمان بلبرینگ ، it can handle high radial and axial loads with stability, ensuring long operational life and consistent performance even under heavy-duty conditions.

4. کم صدا و عملکرد صاف

را طراحی چرخ دنده اریب مارپیچ اجازه درگیری تدریجی دندان را می دهد و سطح سر و صدا و لرزش را به طور چشمگیری کاهش می دهد. این باعث می شود کاهنده چرخ دنده مارپیچی مارپیچی شافت توخالی پایه سوار شده روی پا مناسب برای محیط های حساس به نویز مانند خطوط مونتاژ خودکار، ماشین آلات دارویی و سیستم های رباتیک.

5. نصب و نگهداری آسان

• ساختار روی پا نصب و تراز را ساده می کند.
• خروجی شفت توخالی امکان نصب مستقیم بدون جداسازی قطعات دیگر را فراهم می کند.
• محفظه مهر و موم شده از اجزای داخلی محافظت می کند و از نشت روان کننده جلوگیری می کند.

6. تطبیق پذیری در بین کاربردهای صنعتی

7. مقرون به صرفه بودن و ارزش چرخه عمر

با وجود سرمایه گذاری اولیه کمی بالاتر، کاهنده چرخ دنده مارپیچی مارپیچی شافت توخالی پایه سوار شده روی پا کاهش مصرف انرژی، هزینه های تعمیر و نگهداری کمتر، و عمر سرویس طولانی تر را ارائه می دهد و هزینه کل مالکیت عالی (TCO) را ارائه می دهد.

8. خلاصه ای از مزایای کلیدی

IV. مقایسه با سایر انواع کاهنده دنده

1. مقایسه بر اساس طراحی ساختاری و نوع دنده

2. مقایسه کارایی و عملکرد

3. انعطاف پذیری نصب و استفاده از فضا

4. مقایسه دوام و نگهداری

V. پارامترهای فنی و راهنمای انتخاب

1. مشخصات فنی عمومی

2. نمای کلی ابعادی بر اساس اندازه فریم

3. محاسبه نسبت دنده و سرعت خروجی

را output speed can be calculated as:

سرعت خروجی (rpm) = سرعت موتور (rpm) ÷ نسبت انتقال (i)

به عنوان مثال، با یک موتور در 1500 دور در دقیقه و نسبت کاهنده 50:1:

سرعت خروجی = 1500 ÷ 50 = 30 دور در دقیقه

4. معیارهای انتخاب و ملاحظات مهندسی

5. تنظیمات و سفارشی سازی اختیاری

• انواع ورودی: فلنج موتور، شفت ورودی جامد یا آداپتور کوپلینگ
• گزینه های نصب: افقی، عمودی، دیواری یا فلنجی
• طرح های خروجی: شفت توخالی با دیسک کوچک، شفت جامد کلید دار یا اتصال اسپلینت
• سیستم های خنک کننده: گردش روغن یا خنک کننده خارجی برای بار/سرعت بالا
• گزینه های آب بندی: مهر و موم های تقویت شده برای گرد و غبار یا محیط های مرطوب
• درمان سطح: پوشش مقاوم در برابر خوردگی برای استفاده دریایی یا مواد غذایی

6. نمونه انتخاب مورد

الفpplication: Conveyor system for packaging line

قدرت موتور: 4 کیلو وات

سرعت خروجی مورد نیاز: 30 دور در دقیقه

حالت عملیات: پیوسته، 16 ساعت در روز

نسبت مورد نیاز محاسبه شده = 1500 ÷ 30 = 50:1

انتخاب ایده آل: K67 یا K77 سری با نسبت 50:1 برای حاشیه گشتاور کافی و پایداری طولانی مدت.

VI. نکات نگهداری و بهینه سازی عملکرد

1. اهمیت نگهداری پیشگیرانه

تعمیر و نگهداری پیشگیرانه منظم عملکرد مداوم را تضمین می کند، هزینه های تعمیر را کاهش می دهد و عمر سرویس را طولانی می کند.

2. برنامه تعمیر و نگهداری توصیه شده

3. مدیریت روغن کاری

• از روغن مصنوعی مرغوب (ISO VG 150–320) استفاده کنید
• سطح روغن را در نقطه وسط شیشه دید بررسی کنید
• نصب عمودی ممکن است کمی روغن بیشتری نیاز داشته باشد
• روغن تخریب شده یا آلوده را جایگزین کنید
• دمای پایین: از روغن هایی با افزودنی های ضد یخ استفاده کنید
• سرعت بالا / بار بالا: گردش روغن یا خنک کننده خارجی را در نظر بگیرید

4. کنترل دما و لرزش

5. تراز و یکپارچگی نصب

• از پایه صاف و سفت و بدون لرزش اطمینان حاصل کنید
• الفlign motor and input shafts precisely
• بررسی کنید که تناسب شفت توخالی ایمن است
• کاهنده را قبل از روشن شدن به صورت دستی بچرخانید

6. تکنیک های بهینه سازی عملکرد

• بهینه سازی توزیع بار دنده
• جریان هوا و خنک کننده کافی را حفظ کنید
• کاهش زمان عملیات بیکار
• از آنالیز روغن برای تشخیص سایش اولیه استفاده کنید
• تجزیه و تحلیل نویز دوره ای را برای تشخیص حفره انجام دهید

7. عیب یابی مسائل رایج

VII. نتیجه گیری: چرا کاهنده دنده سری K یک انتخاب قابل اعتماد است

1. ترکیب قدرت، دقت و کارایی

را کاهنده چرخ دنده مارپیچی مارپیچی شافت توخالی پایه سوار شده روی پا راندمان بالا (96-98٪)، انتقال گشتاور صاف و عملکرد کم صدا را ارائه می دهد و آن را برای اتوماسیون، نوار نقاله و ماشین آلات صنعتی ایده آل می کند.

2. دوام طولانی مدت و کاهش هزینه های نگهداری

• چرخ دنده های فولادی آلیاژی سخت شده
• چیدمان بلبرینگ بهینه
• سیستم آب بندی تقویت شده
• طراحی بدنه مدولار برای سرویس دهی آسان

3. سازگاری گسترده صنعتی

4. مزایای مهندسی در یک نگاه

5. انتقال نیرو از نظر زیست محیطی کارآمد

راندمان بالا انرژی تلف شده را کاهش می دهد، تولید گرما را به حداقل می رساند و مصرف روان کننده را کاهش می دهد و از پایداری در عملیات صنعتی حمایت می کند.

6. چشم انداز آینده

انتظار می‌رود که نسخه‌های بعدی سری K چگالی گشتاور بالاتر، نویز کمتر و سنسورهای نظارت دیجیتال یکپارچه را برای نگهداری پیش‌بینی‌کننده ارائه دهند.

7. افکار نهایی

را کاهنده چرخ دنده مارپیچی مارپیچی شافت توخالی پایه سوار شده روی پا راه حلی از لحاظ فنی پیشرفته، کم مصرف و مقرون به صرفه باقی می ماند که سازگار است قدرت، دقت و قابلیت اطمینان در سراسر صنایع

سوالات متداول

1. مزیت اصلی کاهنده چرخ دنده اریب مارپیچی شافت توخالی پایه پایه سری K چیست؟

را primary advantage is its combination of راندمان بالا، طراحی فشرده با زاویه راست و خروجی شفت توخالی ، which allows for smooth torque transmission, low noise, and space-saving installation.

2. چگونه می توانم کاهنده چرخ دنده اریب مارپیچی مارپیچی پایه توخالی پایه پایه سری K را برای برنامه خود انتخاب کنم؟

انتخاب باید بر اساس عواملی مانند گشتاور مورد نیاز، نسبت انتقال، توان ورودی، جهت نصب و محیط عملیاتی . تراز مناسب، محاسبه بار و مدیریت روانکاری برای عملکرد بهینه ضروری است.

3. چه تعمیراتی برای افزایش طول عمر یک کاهنده سری K توصیه می شود؟

نگهداری پیشگیرانه منظم شامل:

• بررسی و تعویض روان کننده
• در حال بازرسی مهر و موم ها، بلبرینگ ها و بست ها
• نظارت دما، نویز و لرزش
• حصول اطمینان از مناسب تراز و توزیع بار
